Doblar tuberías soldadas por resistencia eléctrica (ERW) es un proceso común pero crítico en diversas industrias, como la construcción, la fabricación y el desarrollo de infraestructura. Como proveedor de tuberías ERW, entiendo la importancia de garantizar que este proceso de doblado se lleve a cabo de manera segura para evitar posibles peligros y mantener la calidad de las tuberías. En este blog, compartiré algunas ideas clave sobre cómo doblar tuberías ERW de forma segura.
Comprensión de las tuberías ERW

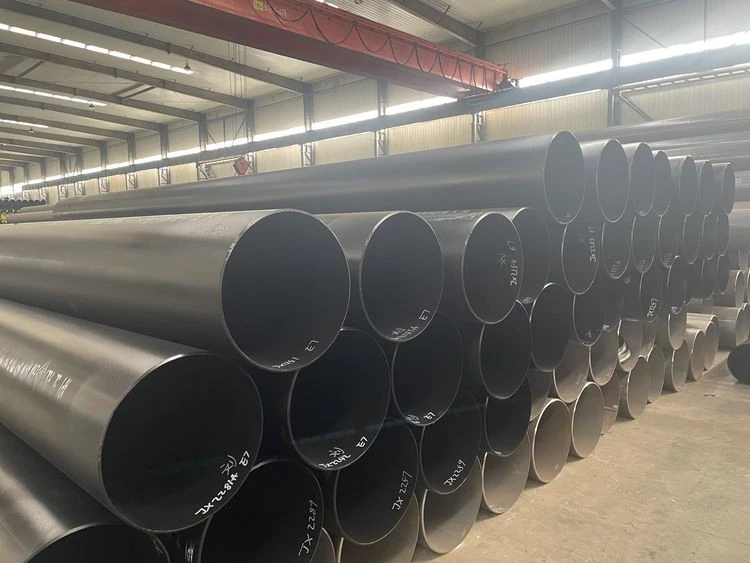

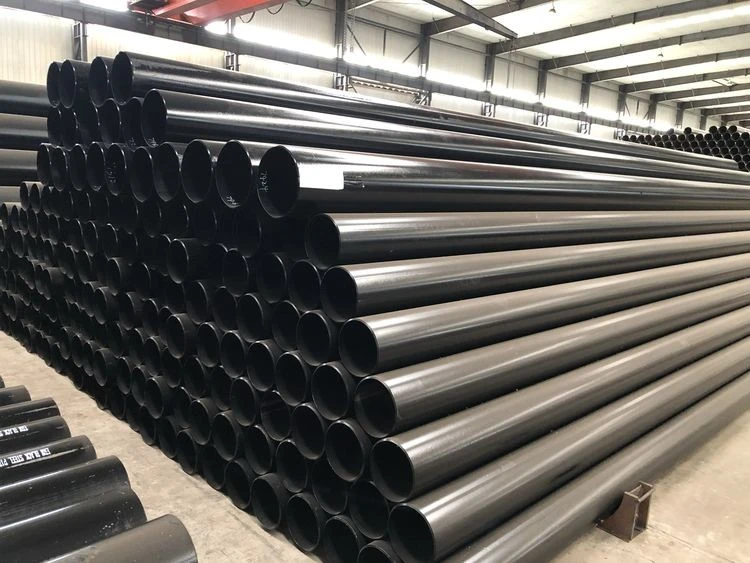

Antes de profundizar en el proceso de curvado, es fundamental tener unos conocimientos básicos de las tuberías ERW. Las tuberías ERW se fabrican enrollando tiras de metal y luego soldando los bordes mediante corriente eléctrica. Estas tuberías se utilizan ampliamente debido a su rentabilidad, buena resistencia y disponibilidad en varios tamaños y especificaciones. Por ejemplo, nuestra empresa ofreceTUBO DE ANDAMIO EN10219,Tuberías ASTM A672 EFW, yTUBO DE ACERO ASTM A53 GR.B ERW, cada uno diseñado para cumplir con requisitos específicos de la industria.
Preparaciones previas al doblado
Inspección de materiales
El primer paso para doblar tuberías de forma segura es inspeccionar minuciosamente las tuberías ERW. Verifique si hay signos visibles de daño, como grietas, abolladuras o corrosión. Estos defectos pueden debilitar la estructura de la tubería y provocar que falle durante el proceso de doblado. Utilice herramientas de medición adecuadas para garantizar que el diámetro, el espesor de la pared y la longitud de la tubería cumplan con las especificaciones requeridas. Cualquier desviación del estándar puede afectar el resultado del plegado.
Seleccionar el método de doblado correcto
Existen varios métodos para doblar tuberías ERW, incluido el doblado en frío y el doblado en caliente. El curvado en frío se utiliza normalmente para tuberías de diámetro más pequeño y cuando el radio de curvatura es relativamente grande. Es un método rentable que no requiere calentar la tubería. Por otro lado, el doblado en caliente es adecuado para tuberías de mayor diámetro o cuando se necesita un radio de curvatura estrecho. Calentar la tubería la hace más maleable, lo que reduce el riesgo de grietas.
Elegir el equipo de doblado adecuado
La elección del equipo de doblado depende del método de doblado y de las especificaciones de la tubería. Para el doblado en frío, puede utilizar dobladores de tubos manuales para proyectos de pequeña escala o dobladores de tubos hidráulicos para operaciones de mayor escala. Las dobladoras hidráulicas ofrecen un control más preciso y pueden manejar tubos de paredes más gruesas. Cuando se trata de curvado en caliente, se suelen utilizar máquinas curvadoras por inducción. Estas máquinas calientan la tubería localmente mediante inducción electromagnética, lo que permite un doblado preciso y eficiente.
Doblado en frío de tuberías ERW
Proceso paso a paso
- Marcando la curva: Utilice una cinta métrica y un marcador para marcar la ubicación exacta donde se requiere la curvatura en la tubería. Esto garantiza la precisión en el proceso de doblado.
- Asegurar la tubería: Coloque el tubo en el equipo de doblado y asegúrelo firmemente. Asegúrese de que la tubería esté alineada correctamente para evitar cualquier desalineación durante el doblado.
- Aplicar presión: Aplique presión lentamente a la tubería utilizando el equipo de doblado. Para dobladoras manuales, use una fuerza constante y uniforme. Para dobladoras hidráulicas, siga las instrucciones del fabricante para ajustar la presión.
- Monitoreo de la curva: Controle continuamente el ángulo de flexión utilizando un transportador o un medidor de ángulo. Deje de aplicar presión una vez que se logre el ángulo de curvatura deseado.
Precauciones de seguridad
- Use equipo de protección: Utilice siempre gafas de seguridad, guantes y ropa adecuada para protegerse de restos voladores o bordes afilados.
- Inspeccione el equipo de doblado con regularidad: Revise el equipo de doblado para detectar signos de desgaste, como piezas sueltas o mangueras hidráulicas dañadas. Reemplace cualquier componente defectuoso inmediatamente.
- Evite doblarse demasiado: Doblar demasiado el tubo puede provocar que se agriete o se deforme. Consulte las especificaciones del fabricante de la tubería para conocer el ángulo de curvatura máximo permitido.
Doblado en caliente de tuberías ERW
Proceso paso a paso
- Precalentamiento de la tubería: Utilice una máquina dobladora por inducción o un horno para calentar la tubería a la temperatura adecuada. La temperatura de calentamiento depende del material de la tubería y del radio de curvatura deseado.
- Marcar y asegurar la tubería: De manera similar al doblado en frío, marque la ubicación del doblez en el tubo calentado y asegúrelo en el equipo de doblado.
- Doblar la tubería: Una vez que la tubería alcance la temperatura deseada, comience a doblarla lentamente utilizando el equipo de doblado. Controle la velocidad de doblado para asegurar un doblez suave y uniforme.
- Enfriar la tubería: Una vez completada la curvatura, deje que la tubería se enfríe lentamente. El enfriamiento rápido puede causar tensiones internas en la tubería, provocando grietas.
Precauciones de seguridad
- Protección térmica: Utilice guantes resistentes al calor, protectores faciales y ropa protectora para protegerse de las altas temperaturas.
- Ventilación: Asegure una ventilación adecuada en el área de doblado para eliminar los humos o gases generados durante el proceso de calentamiento.
- Prevención de incendios: Tener a mano equipos de extinción de incendios en caso de incendio accidental.
Post - Controles de flexión
Inspeccionando la curva
Después de doblar la tubería ERW, inspeccione cuidadosamente el área de curvatura. Verifique si hay grietas, arrugas o adelgazamiento de la pared de la tubería. Utilice métodos de prueba no destructivos, como pruebas ultrasónicas o pruebas de partículas magnéticas, para detectar cualquier defecto interno.
Controles de control de calidad
Mida el ángulo de curvatura, el radio de curvatura y el espesor de la pared de la tubería para asegurarse de que cumplan con las especificaciones requeridas. Compare las medidas con los requisitos de diseño y realice los ajustes necesarios.
Importancia de la seguridad en el doblado de tuberías
El doblado seguro de tuberías no sólo protege a los trabajadores de posibles lesiones sino que también garantiza la calidad y el rendimiento de los tubos doblados. Las curvaturas defectuosas pueden provocar fallos estructurales en la aplicación final, lo que puede tener graves consecuencias. Siguiendo los procedimientos de seguridad adecuados, podemos minimizar el riesgo de accidentes y producir tuberías ERW dobladas de alta calidad.
Conclusión
Doblar tuberías ERW de forma segura requiere una combinación de preparaciones previas al doblado adecuadas, métodos y equipos de doblado adecuados y estrictas precauciones de seguridad. Como proveedor de tuberías ERW, estamos comprometidos a proporcionar tuberías de alta calidad y ofrecer soporte técnico a nuestros clientes. Si usted está en necesidad deTUBO DE ANDAMIO EN10219,Tuberías ASTM A672 EFW, oTUBO DE ACERO ASTM A53 GR.B ERW, podemos ayudarlo a determinar las mejores prácticas de doblado para sus necesidades específicas. Si tiene alguna pregunta sobre el doblado de tuberías o desea analizar sus requisitos de adquisición, no dude en contactarnos.
Referencias
- Molinero, David. Tecnología de soldadura y fabricación de tuberías. Elsevier, 2018.
- Smith, Juan. Manual de proceso de doblado de tuberías. McGraw-Hill, 2020.
