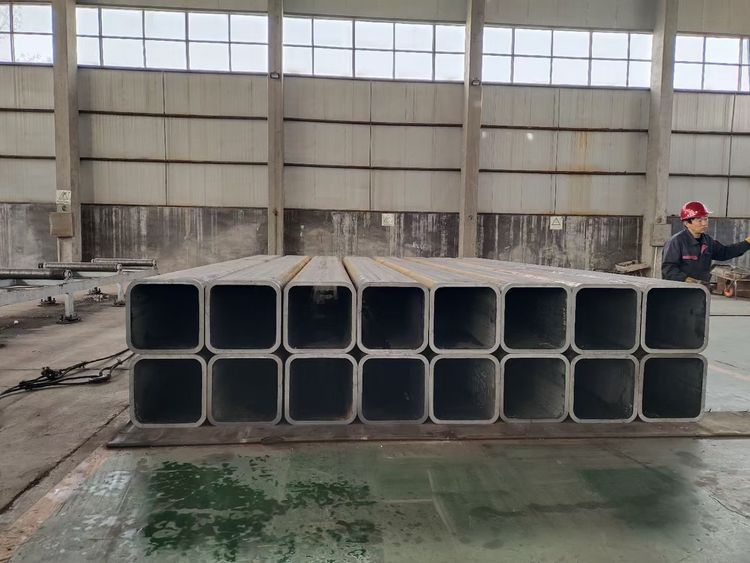

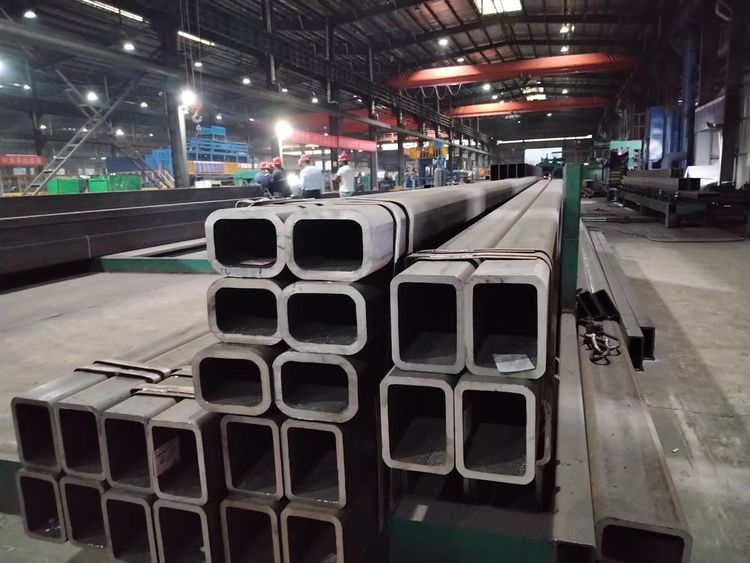

Fabricante y proveedor de tubos de acero al carbono JIS G 3466 - Brisk Steel
| Estándar | JIS G 3466 |
| Material | Tubos cuadrados y rectangulares de acero al carbono. |
| Proceso | ERW y sin costura en tubos cuadrados. |
| Forma | Cuadrado o rectangular |
| Calificación | STKR 400, STKR 490 |
| Superficie | Galvanizado, Pintado |
| Aparato | Arquitectura general estructural y de ingeniería civil y otras estructuras. |
¿Qué es el JIS G 3466?
JISG3466esta norma cubre específicamentetubos de acero al carbono para fines estructurales generalesque normalmente se forman mediante un proceso de conformado en frío-y posteriormente se sueldan por resistencia eléctrica (ERW). Estas secciones se suministran en-laminación sin tratamiento térmico a menos que se especifique lo contrario.
Notas: El estándar JIS G3466 es un estándar industrial japonés que especifica los requisitos para el acero al carbono.tubos cuadrados y rectangularesdestinado a fines estructurales generales.
Designación
- CALLE: Tubo de acero
- K: Kaku (en japonés "cuadrado/ángulo")
- R: la designación para fines estructurales
- Número: Indica la resistencia mínima a la tracción (N/mm²) del material.
Composición química
| Composición química % | |||||
| Símbolo de grado | C | Si | Minnesota | P | S |
| STKR400 | 0,25 máx. | 一 | 一 | 0,040 máx. | 0,040 máx. |
| STKR490 | 0,18 máx. | 0,55 máx. | 1,65 máx. | 0,035 máx. | 0,035 máx. |
| Los elementos de aleación no incluidos en esta tabla y los elementos indicados con "一" podrán agregarse según sea necesario. | |||||
Propiedades mecánicas
| Propiedades mecánicas | ||||
| Símbolo de grado | De tensión fortaleza N/mm² |
punto de rendimiento o prueba estrés a) N/mm² |
Alargamiento % |
|
| Pieza de prueba de tracción | Dirección de prueba | |||
| Pieza de prueba nº5 | Dirección del eje del tubo | |||
| STKR400 | 400 min. | 245 min. | 23 min. | |
| STKR490 | 490 min. | 325 min. | 23 min. | |
|
1. Cuando el tubo de menos de 8 mm de espesor se somete a una prueba de tracción, el valor mínimo de alargamiento se calculará restando el 1,5 % del valor de alargamiento indicado en la Tabla 3-2 por cada disminución de 1 mm y redondeando el resultado a un número entero de acuerdo con JIS Z 8401.
2. Cuando se vaya a tomar una pieza de prueba de tracción del tubo cuadrado de acero soldado, se tomará una de una porción sin costura. |
||||
Dimensiones, masa y tolerancias dimensionales
Tolerancia en dimensiones y peso
Las dimensiones y masa de los tubos cuadrados serán las que se indican en la tabla adjunta. Sin embargo, el radio de curvatura estándar en la esquina será de 1,5 del espesor de la pared en la línea central del espesor de la pared.
Tolerancias dimensionales
Las tolerancias en la longitud lateral, la irregularidad de la porción de placa plana para cada lado, la angularidad hecha entre porciones de placa plana adyacentes, la dimensión en la esquina, la longitud, la falta de rectitud y el espesor de la pared para tubos cuadrados serán las que se indican en la Tabla. En este caso, la medición de las dimensiones del perfil seccional y del ángulo en la esquina se realizará en cualquier punto excepto en ambos extremos del tubo cuadrado.
| Artículo y dimensión especificados | Tolerancias dimensionales | ||
| Longitud del lado | Menor o igual a 100 mm | ±1,5 mm | |
| >100 milímetros | ±1.5% | ||
| Desigualdad de la placa plana porción de cada lado |
Longitud lateral Menor o igual a 100 mm | 0,5 mm máx. | |
| Side length >100 milímetros | Dentro del 0,5% de la longitud del lado | ||
| Anguiaridad producida por porciones de placas planas adyacentes. | ±1.5% | ||
| Dimensión en la esquina:s | 3 mm máximo | ||
| Longitud | +no especificado 0 | ||
| Falta de rectitud | Dentro del 0,3% de la longitud del lado | ||
| Grosor de la pared | Tubo de acero cuadrado fabricado mediante soldadura. | <3mm | ±0,3 mm |
| Mayor o igual a 3mm | ±10% | ||
| Tubo de acero cuadrado sin costura | <4mm | ±0,6 mm | |
| Mayor o igual a 4mm | ±15% | ||
Notas:
1. La "parte de placa plana" se define como la parte rayada que se muestra en la siguiente figura.
2. Las tolerancias de las dimensiones en las esquinas podrán modificarse mediante acuerdo entre el comprador y el fabricante.
3. Las tolerancias de falta de rectitud se aplicarán al doblez de arriba hacia abajo y al doblez de derecha a izquierda con un paso largo.
4. Las tolerancias sobre el espesor de la pared se aplicarán a la porción de placa plana.
Dimensión y masa de tubos cuadrados de acero al carbono para fines estructurales generales
| Dimensiones de los tubos (cuadrados) | ||||||
| longitud lateral A×B milímetros |
Muro espesor t milímetros |
Unidad masa kilogramos/m |
Referencia informativa | |||
| transversal área) cm² |
Momento geométrico de inercia. | módulo de sección | Radio de giro de sección |
|||
| centímetro4 | centímetro3 | centímetro | ||||
| Ix , Iy | Zx , Zy | Ix , Iy | ||||
| 40×40 | 1.6 | 1.88 | 2.392 | 5.79 | 2.90 | 1.56 |
| 40×40 | 2.3 | 2.62 | 3.332 | 7.73 | 3.86 | 1.52 |
| 50×50 | 1.6 | 2.38 | 3.032 | 11.7 | 4.68 | 1.96 |
| 50×50 | 2.3 | 3.34 | 4.252 | 15.9 | 6.34 | 1.93 |
| 50×50 | 3.2 | 4.50 | 5.727 | 20.4 | 8.16 | 1.89 |
| 60×60 | 1.6 | 2.88 | 3.672 | 20.7 | 6.89 | 2.37 |
| 60×60 | 2.3 | 4.06 | 5.172 | 28.3 | 9.44 | 2.34 |
| 60×60 | 3.2 | 5.50 | 7.007 | 36.9 | 12.3 | 2.30 |
| 75×75 | 1.6 | 3.64 | 4.632 | 41.3 | 11.0 | 2.99 |
| 75×75 | 2.3 | 5.14 | 6.552 | 57.1 | 15.2 | 2.95 |
| 75×75 | 3.2 | 7.01 | 8.927 | 75.5 | 20.1 | 2.91 |
| 75×75 | 4.5 | 9.55 | 12.17 | 98.6 | 26.3 | 2.85 |
| 80×80 | 2.3 | 5.50 | 7.012 | 69.9 | 17.5 | 3.16 |
| 80×80 | 3.2 | 7.51 | 9.567 | 92.7 | 23.2 | 3.11 |
| 80×80 | 4.5 | 10.3 | 13.07 | 122 | 30.4 | 3.05 |
| 90×90 | 2.3 | 6.23 | 7.932 | 101 | 22.4 | 3.56 |
| 90×90 | 3.2 | 8.51 | 10.85 | 135 | 29.9 | 3.52 |
| 100×100 | 2.3 | 6.95 | 8.852 | 140 | 27.9 | 3.97 |
| 100×100 | 3.2 | 9.52 | 12.13 | 187 | 37.5 | 3.93 |
| 100×100 | 4.0 | 11.7 | 14.95 | 226 | 45.3 | 3.89 |
| 100×100 | 4.5 | 13.1 | 16.67 | 249 | 49.9 | 3.87 |
| 100×100 | 6.0 | 17.0 | 21.63 | 311 | 62.3 | 3.79 |
| 100×100 | 9.0 | 24.1 | 30.67 | 408 | 81.6 | 3.65 |
| 100×100 | 12.0 | 30.2 | 38.53 | 471 | 94.3 | 3.50 |
| 125×125 | 3.2 | 12.0 | 15.33 | 376 | 60.1 | 4.95 |
| 125×125 | 4.5 | 16.6 | 21.17 | 506 | 80.9 | 4.89 |
| 125×125 | 5.0 | 18.3 | 23.36 | 553 | 88.4 | 4.86 |
| 125×125 | 6.0 | 21.7 | 27.63 | 641 | 103 | 4.82 |
| 125×125 | 9.0 | 31.1 | 39.67 | 865 | 138 | 4.67 |
| 125×125 | 12.0 | 39.7 | 50.53 | 103×10 | 165 | 4.52 |
| 150×150 | 4.5 | 20.1 | 25.67 | 896 | 120 | 5.91 |
| 150×150 | 5.0 | 22.3 | 28.36 | 982 | 131 | 5.89 |
| 150×150 | 6.0 | 26.4 | 33.63 | 115×10 | 153 | 5.84 |
| 150×150 | 9.0 | 38.2 | 48.67 | 158×10 | 210 | 5.69 |
| 175×175 | 4.5 | 23.7 | 30.17 | 145×10 | 166 | 6.93 |
| 175×175 | 5.0 | 26.2 | 33.36 | 159×10 | 182 | 6.91 |
| 175×175 | 6.0 | 31.1 | 39.63 | 186×10 | 213 | 6.86 |
| 200×200 | 4.5 | 27.2 | 34.67 | 219×10 | 219 | 7.95 |
| 200×200 | 6.0 | 35.8 | 45.63 | 283×10 | 283 | 7.88 |
| 200×200 | 8.0 | 46.9 | 59.79 | 362×10 | 362 | 7.78 |
| 200×200 | 9.0 | 52.3 | 66.67 | 399×10 | 399 | 7.73 |
| 200×200 | 12.0 | 67.9 | 86.53 | 498×10 | 498 | 7.59 |
| 250×250 | 5.0 | 38.0 | 48.36 | 481×10 | 384 | 9.97 |
| 250×250 | 6.0 | 45.2 | 57.63 | 567×10 | 454 | 9.92 |
| 250×250 | 8.0 | 59.5 | 75.79 | 732×10 | 585 | 9.82 |
| 250×250 | 9.0 | 66.5 | 84.67 | 809×10 | 647 | 9.78 |
| 250×250 | 12.0 | 86.8 | 110.50 | 103×102 | 820 | 9.63 |
| 300×300 | 4.5 | 41.3 | 52.67 | 763×10 | 508 | 12.00 |
| 300×300 | 6.0 | 54.7 | 69.63 | 996×10 | 664 | 12.00 |
| 300×300 | 9.0 | 80.6 | 102.70 | 143×102 | 956 | 11.80 |
| 300×300 | 12.0 | 106.0 | 134.50 | 183×102 | 122×10 | 11.70 |
| 350×350 | 9.0 | 94.7 | 120.70 | 232×102 | 132×10 | 13.90 |
| 350×350 | 12.0 | 124.0 | 158.50 | 298×102 | 170×10 | 13.70 |
|
1. El comprador y el fabricante deberán acordar dimensiones distintas a las enumeradas en la tabla anterior, si son particularmente necesarias.
2. Los símbolos en esta tabla son los siguientes.
W=0.0157 t (A+B-3.287 г) dónde
|
||||||
Dimensión y masa de tubos rectangulares de acero al carbono para fines estructurales generales
| Dimensiones de los tubos (rectangulares) | |||||||||
| longitud lateral A×B milímetros |
Muro grueso- ness t milímetros |
Unidad
|
Referencia informativa | ||||||
| transversal área) |
Momento geométrico de inercia. | módulo de sección | Radio de giro ción de sección transversal-a) |
||||||
| cm² | Centímetro4 | Centímetro3 | centímetro | ||||||
| Ix | Iy | Zx | Zy | Ix | Iy | ||||
| 50×20 | 1.6 | 1.63 | 2.072 | 6.08 | 1.42 | 2.43 | 1.42 | 1.71 | 0.829 |
| 50×20 | 2.3 | 2.25 | 2.872 | 8.00 | 1.83 | 3.20 | 1.83 | 1.67 | 0.798 |
| 50×30 | 1.6 | 1.88 | 2.392 | 7.96 | 3.60 | 3.18 | 2.40 | 1.82 | 1.23 |
| 50×30 | 2.3 | 2.62 | 3.332 | 10.6 | 4.76 | 4.25 | 3.17 | 1.79 | 1.20 |
| 60×30 | 1.6 | 2.13 | 2.712 | 12.5 | 4.25 | 4.16 | 2.83 | 2.15 | 1.25 |
| 60×30 | 2.3 | 2.98 | 3.792 | 16.8 | 5.65 | 5.61 | 3.76 | 2.11 | 1.22 |
| 60×30 | 3.2 | 3.99 | 5.087 | 21.4 | 7.08 | 7.15 | 4.72 | 2.05 | 1.18 |
| 75×20 | 1.6 | 2.25 | 2.872 | 17.6 | 2.10 | 4.69 | 2.10 | 2.47 | 0.855 |
| 75×20 | 2.3 | 3.16 | 4.022 | 23.7 | 2.73 | 6.31 | 2.73 | 2.43 | 0.824 |
| 75×45 | 1.6 | 2.88 | 3.672 | 28.4 | 12.9 | 7.56 | 5.75 | 2.78 | 1.88 |
| 75×45 | 2.3 | 4.06 | 5.172 | 38.9 | 17.6 | 10.4 | 7.82 | 2.74 | 1.84 |
| 75×45 | 3.2 | 5.50 | 7.007 | 50.8 | 22.8 | 13.5 | 10.1 | 2.69 | 1.80 |
| 80×40 | 1.6 | 2.88 | 3.672 | 30.7 | 10.5 | 7.68 | 5.26 | 2.89 | 1.69 |
| 80×40 | 2.3 | 4.06 | 5.172 | 42.1 | 14.3 | 10.5 | 7.14 | 2.85 | 1.66 |
| 80×40 | 3.2 | 5.50 | 7.007 | 54.9 | 18.4 | 13.7 | 9.21 | 2.80 | 1.62 |
| 90×45 | 2.3 | 4.60 | 5.862 | 61.0 | 20.8 | 13.6 | 9.22 | 3.23 | 1.88 |
| 90×45 | 3.2 | 6.25 | 7.967 | 80.2 | 27.0 | 17.8 | 12.0 | 3.17 | 1.84 |
| 100×20 | 1.6 | 2.88 | 3.672 | 38.1 | 2.78 | 7.61 | 2.78 | 3.22 | 0.870 |
| 100×20 | 2.3 | 4.06 | 5.172 | 51.9 | 3.64 | 10.4 | 3.64 | 3.17 | 0.839 |
| 100×40 | 1.6 | 3.38 | 4.312 | 53.5 | 12.9 | 10.7 | 6.44 | 3.52 | 1.73 |
| 100×40 | 2.3 | 4.78 | 6.092 | 73.9 | 17.5 | 14.8 | 8.77 | 3.48 | 1.70 |
| 100×40 | 4.2 | 8.32 | 10.60 | 120 | 27.6 | 24.0 | 13.8 | 3.36 | 161 |
| 100×50 | 1.6 | 3.64 | 4.632 | 61.3 | 21.1 | 12.3 | 8.43 | 3.64 | 2.13 |
| 100×50 | 2.3 | 5.14 | 6.552 | 84.8 | 29.0 | 17.0 | 11.6 | 3.60 | 2.10 |
| 100×50 | 3.2 | 7.01 | 8.927 | 112 | 38.0 | 22.5 | 15.2 | 3.55 | 2.06 |
| 100×50 | 4.5 | 9.55 | 12.17 | 147 | 48.9 | 29.3 | 19.5 | 3.47 | 2.00 |
| 125×40 | 1.6 | 4.01 | 5.112 | 94.4 | 15.8 | 15.1 | 7.91 | 4.30 | 1.76 |
| 125×40 | 2.3 | 5.69 | 7.242 | 131 | 21.6 | 20.9 | 10.8 | 4.25 | 1.73 |
| 125×75 | 2.3 | 6.95 | 8.852 | 192 | 87.5 | 30.6 | 23.3 | 4.65 | 3.14 |
| 125×75 | 3.2 | 9.52 | 12.13 | 257 | 117 | 41.1 | 31.1 | 4.60 | 3.10 |
| 125×75 | 4.0 | 11.7 | 14.95 | 311 | 141 | 49.7 | 37.5 | 4.56 | 3.07 |
| 125×75 | 4.5 | 13.1 | 16.67 | 342 | 155 | 54.8 | 41.2 | 4.53 | 3.04 |
| 125×75 | 6.0 | 17.0 | 21.63 | 428 | 192 | 68.5 | 51.1 | 4.45 | 2.98 |
| 150×75 | 3.2 | 10.8 | 13.73 | 402 | 137 | 53.6 | 36.6 | 5.41 | 3.16 |
| 150×80 | 4.5 | 15.2 | 19.37 | 563 | 211 | 75.0 | 52.9 | 5.39 | 3.30 |
| 150×80 | 5.0 | 16.8 | 21.36 | 614 | 230 | 81.9 | 57.5 | 5.36 | 3.28 |
| 150×80 | 6.0 | 19.8 | 25.23 | 710 | 264 | 94.7 | 66.1 | 5.31 | 3.24 |
| 150×100 | 3.2 | 12.0 | 15.33 | 488 | 262 | 65.1 | 52.5 | 5.64 | 4.14 |
| 150×100 | 4.5 | 16.6 | 21.17 | 658 | 352 | 87.7 | 70.4 | 5.58 | 4.08 |
| 150×100 | 6.0 | 21.7 | 27.63 | 835 | 444 | 111 | 88.8 | 5.50 | 4.01 |
| 150×100 | 9.0 | 31.1 | 39.67 | 113×10 | 595 | 151 | 119 | 5.33 | 3.87 |
| 200×100 | 4.5 | 20.1 | 25.67 | 133×10 | 455 | 133 | 90.9 | 7.20 | 4.21 |
| 200×100 | 6.0 | 26.4 | 33.63 | 170×10 | 577 | 170 | 115 | 7.12 | 4.14 |
| 200×100 | 9.0 | 38.2 | 48.67 | 235×10 | 782 | 235 | 156 | 6.94 | 4.01 |
| 200×150 | 4.5 | 23.7 | 30.17 | 176×10 | 113×10 | 176 | 151 | 7.64 | 6.13 |
| 200×150 | 6.0 | 31.1 | 39.63 | 227×10 | 146×10 | 227 | 194 | 7.56 | 6.06 |
| 200×150 | 9.0 | 45.3 | 57.67 | 317×10 | 202×10 | 317 | 270 | 7.41 | 5.93 |
| 250×150 | 6.0 | 35.8 | 45.63 | 389×10 | 177×10 | 311 | 236 | 9.23 | 6.23 |
| 250×150 | 9.0 | 52.3 | 66.67 | 548×10 | 247×10 | 438 | 330 | 9.06 | 6.09 |
| 250×150 | 12.0 | 67.9 | 86.53 | 685×10 | 307×10 | 548 | 409 | 8.90 | 5.95 |
| 300×200 | 6.0 | 45.2 | 57.63 | 737×10 | 396×10 | 491 | 396 | 11.3 | 8.29 |
| 300×200 | 9.0 | 66.5 | 84.67 | 105×102 | 563×10 | 702 | 563 | 11.2 | 8.16 |
| 300×200 | 12.0 | 86.8 | 110.5 | 134×102 | 711×10 | 890 | 711 | 11.0 | 8.02 |
| 350×150 | 6.0 | 45.2 | 57.63 | 891×10 | 239×10 | 509 | 319 | 12.4 | 6.44 |
| 350×150 | 9.0 | 66.5 | 84.67 | 127×102 | 337×10 | 726 | 449 | 12.3 | 6.31 |
| 350×150 | 12.0 | 86.8 | 110.5 | 161×102 | 421×10 | 921 | 562 | 12.1 | 6.17 |
| 400×200 | 6.0 | 54.7 | 69.63 | 148×102 | 509×10 | 739 | 509 | 14.6 | 8.55 |
| 400×200 | 9.0 | 80.6 | 102.7 | 213×102 | 727×10 | 107×10 | 727 | 14.4 | 8.42 |
| 400×200 | 12.0 | 106 | 134.5 | 273×102 | 923×10 | 136×10 | 923 | 14.2 | 8.28 |
|
1. El comprador y el fabricante deberán acordar dimensiones distintas a las enumeradas en la tabla anterior, si son particularmente necesarias.
2. Los símbolos en esta tabla son los siguientes.
3. Calcule los valores de masa a partir de la siguiente fórmula, suponiendo que 1 cm³ de acero sea 7,85 gy redondee el resultado a tres cifras significativas de acuerdo con JIS Z 8401. W=0.0157 t (A+B-3.287 г) dónde
|
|||||||||
